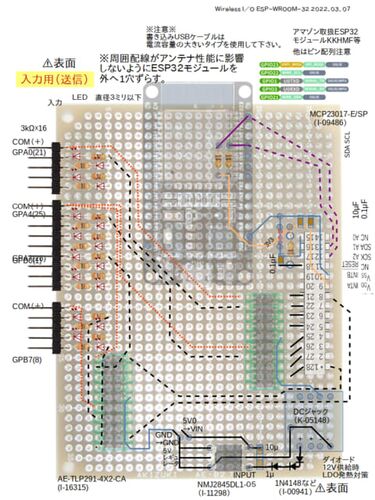

Wi-Fi UDP wireless IO 図のように部品をレイアウトして配線しました。実線は基板裏を半田めっき線、錫メッキ線（電源系は0.5ミリ径、信号系は0.3ミリ径）、点線で挟んだ実線は基板上ジャンパー線、それ以外は基板裏ジャンパー配線（電源系AWG22、信号系AWG2…

今回始めての採用です。加工しやすく、外観も良いです。 送信機 受信機

仕様とスケッチの紹介です。仕様変更した箇所も追記しておきます。仕様変更した理由16bitのコードを送るような使い方をした場合に、各bitのＯＮまたはＯＦＦのタイミングが揃わず違うコードが混じることがあったので<br />修正しました。個別に接点伝送するような…

注意 delay(1)でloopしていますが、用途によってはdelayを大きくしたり、入力変化時に送信する方式ても良いかもしれません。専用アクセスポイントと送受信機1台づつという想定ですが、アクセスポイントを複数の送受信機で共有したりするとパケットロスによる…
